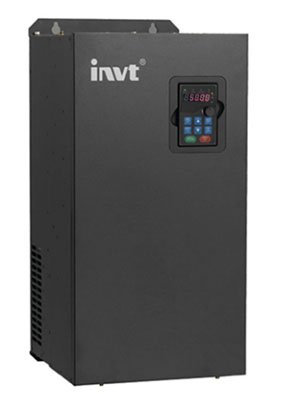

GD300 - Biến tần vector vòng hở cao cấp

GD300 - Biến tần vector vòng hở cao cấp
Đăng ngày 27-09-2018 11:21:08 AM - 2455 Lượt xem
Mã sản phẩm: HD000037
Giá bán: Liên hệ
Dòng biến tần GD300 là dòng biến tần vòng hở cao cấp ứng dụng cho cả động cơ không đồng bộ và động cơ đồng bộ.
- Bảo hành 24 tháng
- Bảo trì trọn đời
- Luôn có kỹ sư hỗ trợ 24/24
- Thanh toán linh hoạt, giao hàng trước thủ tục sau

Đặc tính kỹ thuật chính:
- Điều khiển Vectorized V/F (SVPWM), Sensorless Vector (SVC), Torque control
- Sử dụng cho động cơ không đồng bộ, động cơ đồng bộ.
- Torque khởi động ở 0.25Hz: 150%
- Điều khiển tốc độ chính xác đến ±0.2%, đáp ứng nhanh<20 ms
- Số cổng I/O: 19
- Truyền thông: Modbus, Profibus DP
- Keypad có thể lấy rời để giám sát và cài đặt từ xa, sao chép được thông số
- Chức năng ứng dụng đặc biệt: điều khiển PID, điều khiển lực căng, đồng bộ tốc độ nhiều động cơ, dùng 2 biến tần điều khiển 1 động cơ đặc biệt lớn…
- Tích hợp sẵn IEC 61800-3 C3 Filter, Braking Unit cho biến tần từ 30 kW trở xuống.
- 36 chức năng bảo vệ biến tần và động cơ trước các sự cố như là quá dòng, áp cao, áp thấp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải...
- Kết cấu gọn, cứng cáp, chịu được môi trường bụi và ẩm.
- CE hợp chuẩn thị trường châu Âu
- Tương thích điện từ: EN 61800-3:2004, 2006/95/EC
- An toàn: EN 61800-5-1:2007, 2004/108/EC

Chi tiết sản phẩm

Dòng biến tần Goodrive 300 là dòng biến tần vòng hở cao cấp ứng dụng cho cả động cơ không đồng bộ và động cơ đồng bộ. GD300 sử dụng bộ xử lý số tín hiệu DSP và các thuật toán nhận dạng và điều khiển động cơ hiện đại, cho phép hoạt động hiệu suất cao, đáp ứng nhanh. Biến tần GD300 nổi bật với độ tin cậy cao, khả năng thích nghi tốt với môi trường, các giao diện người sử dụng tiện lợi, ứng dụng linh hoạt và vận hành ổn định.

Ứng dụng
Đặc biệt cho động cơ đồng bộ PM, các loại tải nặng như máy nén khí, nâng hạ, cuộn/xả cuộn, spindle motor, băng tải trong khai thác mỏ…

I/ THÔNG SỐ KỸ THUẬT

ĐẶC TÍNH THIẾT BỊ		DIỄN GIẢI
Dải công suất		1.5KW~630KW
Nguồn điện ngõ vào	Điện áp ngõ vào (V)	+ AC 3Pha 220V(-15%) ~ 240(+10%) (1.5KW~55KW). + AC 3Pha 380V(-15%) ~ 440(+10%) (1.5KW~500KW). + AC3Pha 520V(-15%) ~ 690V (+10%) (22KW~630KW).
Nguồn điện ngõ vào	Tần số ngõ vào (Hz)	47~63Hz
Nguồn điện ngõ ra	Điện áp ngõ ra (V)	0~điện áp ngõ vào
Nguồn điện ngõ ra	Tần số ngõ ra (Hz)	0~400Hz
Động cơ	Động cơ không đồng bộ, động cơ đồng bộ
Đặc tính điều khiển	Moment khởi động	Motor không đồng bộ 0.25Hz/150% (SVC) Motor đồng bộ 2.5Hz/150% (SVC).
	Chế độ điều khiển	Vectorzie V/F, Sensorless vector (SVC), Torque control.
	Độ phân giải điều chỉnh tốc độ	Motor không đồng bộ 1:200 (SVC) Motor đồng bộ 1:20 (SVC).
	Khả năng quá tải	60s với 150% dòng định mức 10s với 180% dòng định mức 1s với 200% dòng định mức.
	Độ chính xác tốc độ	± 0.2% (SVC), tốc độ dao động ± 0.3% (SVC) Đáp ứng torque < 20ms (SVC) Điều khiển Torque chính xác 10% (SVC).
	Nguồn điều khiển tần số	Bàn phím, ngõ vào analog, ngõ vào xung, truyền thông Modbus, truyền thông Profibus, đa cấp tốc độ: 16 cấp tốc độ, simple PLC và PID. Có thể thực hiện kết hợp giữa nhiều ngõ vào và chuyển đổi giữa các ngõ vào khác nhau.
	Chức năng dò tốc độ	Khởi động êm đối với động cơ đang còn quay.
	Bộ lọc	C2, C3
	Bộ thắng	Tích hợp bộ thắng với điện áp 380V (≤30Kw).
	Truyền thông	Modbus RTU, Profibus, Canbus, Ethernet.
Đặc điểm I/O (Tất cả các ngõ vào/ra đều có thể lập trình được, có TIMER cài đặt thời gian tác động)	Ngõ vào số	Có 08 ngõ vào ON – OFF, có thể đảo đảo trạng thái NO hay NC.
	Ngõ vào xung	01 ngõ vào nhận xung tần số cao, có hỗ trở cả PNP và NPN.
	Ngõ vào Analog	Cung cấp 03 ngõ vào: + Ngõ AI1, AI2 có thể nhận tín hiệu vào từ 0 ~10V/ 0~20mA. + Ngõ AI3 có thể nhận tín hiệu vào từ -10~10V.
	Ngõ ra Analog	Cung cấp 02 ngõ ra: AO1, AO2 có tín hiệu từ 0/4~20 mA hoặc 0~10V, tùy chọn.
	Ngõ ra Relay	có 2 ngõ bao gồm: - RO1A-NO, RO1B-NC, RO1C- common - RO2A-NO, RO2B-NC, RO2C- common
	Ngõ ra collector hở	Ngõ ra colector hở: ngõ HDO (ngõ ra ON – OFF hoặc ngõ ra xung tần số cao) và 1 ngõ ra collector cực hở.
Chức năng bảo vệ	Cung cấp trên 30 mã bảo vệ khi xảy ra các sự cố như là quá dòng, áp cao, dưới áp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải v.v… Cấp bảo vệ: IP20
Chức năng đặc biệt	Chức năng tự ổn áp (AVR)	Tự động ổn định điện áp ngõ ra khi điện áp nguồn cấp dao động bất thường.
	Chức năng tiết kiệm điện	Chức năng tự động tiết kiệm điện khi động cơ dư tải Nâng cao hệ số công suất của động cơ.
	Chức năng chuyên dụng cho ngành sợi, dệt	Điều khiển chạy tốc độ thay đổi theo chu trình để cuộn sợi.
	Chức năng timer, counter	Tích hợp bộ cài đặt thời gian trễ và bộ đếm để phù hợp với các ứng dụng khác nhau..
	Chức năng cân bằng tải	Khi nhiều động cơ cùng kéo một tải,chức năng này giúp cân bằng tải phân bố trên các động cơ bằng cách giảm tốc độ xuống dựa vào giá trị tăng lên của tải
	Chức năng bù moment	Làm tăng đặc tính moment của điều khiển V/F khi động cơ làm việc ở tốc độ thấp.
	Chức năng điều khiển thắng	Thắng động năng, thắng kích từ, thắng DC
	Chức năng giúp hệ thống hoạt động liên tục	Tự động reset lỗi theo số lần và thời gian đặt trước. Duy trì hoạt động khi bị mất điện thoáng qua và dải điện áp hoạt động rộng phù hợp với những nơi điện chập chờn.
	Chức năng cân bằng tải	Khi nhiều động cơ cùng kéo một tải,chức năng này giúp cân bằng tải phân bố trên các động cơ bằng cách giảm tốc độ xuống dựa vào giá trị tăng lên của tải
	Chức năng kiểm tra, giám sát	Kết nối máy tính để giám sát quá trình hoạt động cũng như cài đặt thông số cho biến tần nhờ phần mềm INVT studio V1.0, HCM.

II. LỰA CHỌN THIẾT BỊ:
a/ KÍCH THƯỚC
a.1/ Kích thước cho loại biến tần 3 pha 380V (-15%)~440V(+10%)
a.1.1/ Lắp đặt trên tường:

Công suất (KW)	Điện Áp (V)	W1 (mm)	W2 (mm)	H1 (mm)	H2 (mm)	D1 (mm)	Lỗ lắp đặt (mm2)
1.5~2.2	380V (-15%) ~440V(+10%)	126	115	193	175	174.5	5
4~5.5		146	131	262	243.5	181	6
7.5~11		170	151	331.5	303.5	216	6
15~18.5		230	210	342	311	216	6
22~30		255	237	407	384	245	7
37~55		270	130	555	540	325	7
75~110		325	200	680	661	365	9.5
132~200		500	180	870	850	360	11
220~315		680	230	960	926	380	13

a.1.2/ Lắp đặt âm tường:

Công suất (KW)	Điện Áp (V)	W1 (mm)	W2 (mm)	W3 (mm)	W4 (mm)	H1 (mm)	H2 (mm)	H3 (mm)	H4 (mm)	D1 (mm)	D2 (mm)	Lỗ lắp đặt (mm2)
1.5~2.2	380V (-15%) ~440V(+10%)	150	115	130	7.5	234	220	190	16.5	174.5	65.5	5
4~5.5		170	131	150	9.5	292	276	260	10	181	79.5	6
7.5~11		191	151	174	11.5	370	351	324	15	216.2	113	6
15~18.5		250	210	234	12	375	356	334	10	216	108	6
22~30		275	237	259	11	445	420	404	10	245	119	7
37~55		270	130	261	65.5	555	540	516	17	235	167	7
75~110		325	200	317	58.5	680	661	626	23	363	182	9.5
132~200		500	180	480	60	870	850	796	37	358	178.5	11

a.1.3/ Lắp đặt trên sàn nhà:

Công suất (KW)	Điện Áp (V)	W1 (mm)	W2 (mm)	W3 (mm)	W4 (mm)	H1 (mm)	H2 (mm)	D1 (mm)	D2 (mm)	Lỗ lắp đặt (mm2)
220~315	380V (-15%) ~440V(+10%)	750	230	714	680	1410	1390	380	150	13\12
350~500		620	230	573	\	1700	1678	560	240	22\12

a.2/ Kích thước cho loại biến tần 3 pha 520V (-15%)~690V(+10%)
a.2.1/ Lắp đặt trên tường:

Công suất (KW)	Điện Áp (V)	W1 (mm)	W2 (mm)	H1 (mm)	H2 (mm)	D1 (mm)	Lỗ lắp đặt (mm2)
22~45	520V (-15%) ~690V(+10%)	270	130	555	540	325	7
55~132		325	200	680	661	365	9.5
160~220		500	180	870	850	360	11
250~350		680	230	960	926	380	13

a.2.2/ Lắp đặt âm tường:

Công suất (KW)	Điện Áp (V)	W1 (mm)	W2 (mm)	W3 (mm)	W4 (mm)	H1 (mm)	H2 (mm)	H3 (mm)	H4 (mm)	D1 (mm)	D2 (mm)	Lỗ lắp đặt (mm2)
22~45	520V (-15%) ~690V(+10%)	270	130	261	65.5	555	540	516	17	325	167	7
55~132		325	200	317	58.5	680	661	626	23	363	182	9.5
160~220		500	180	480	60	870	850	796	37	358	178.5	11

a.2.3/ Lắp đặt trên sàn:

Công suất (KW)	Điện Áp (V)	W1 (mm)	W2 (mm)	W3 (mm)	W4 (mm)	H1 (mm)	H2 (mm)	D1 (mm)	D2 (mm)	Lỗ lắp đặt (mm2)
250~350	520V (-15%) ~690V(+10%)	750	230	714	680	1410	1390	380	150	13\12
400~630		620	230	573	\	1700	1678	560	240	22\12

b/ Chọn MCB, Dây động lực.

Công suất (KW)	Điện Áp (V)	Dòng định mức (A)		Công suất Motor (KW)	MCB (A)	Cáp động lực (mm2)
Công suất (KW)	Điện Áp (V)	Ngõ vào	Ngõ ra	Công suất Motor (KW)	MCB (A)	Cáp động lực (mm2)
GD300-1R5G-4	380~440V	5	3.7	1.5	16	2.5
GD300-2R2G-4		5.8	5	2.2	16	2.5
GD300-004G-4		13.5	9.5	4	25	2.5
GD300-5R5G-4		19.5	14	5.5	25	2.5
GD300-7R5G-4		25	18.5	7.5	40	4
GD300-011G-4		32	25	11	63	6
GD300-015G-4		40	32	15	63	10
GD300-018G-4		47	38	18.5	100	16
GD300-022G-4		56	45	22	100	16
GD300-030G-4		70	60	30	125	25
GD300-037G-4		80	75	37	160	25
GD300-045G-4		94	92	45	200	35
GD300-055G-4		128	115	55	200	50
GD300-075G-4		160	150	75	250	70
GD300-090G-4		190	180	90	315	95
GD300-011G-4		225	215	110	400	120
GD300-132G-4		265	260	132	400	185
GD300-160G-4		310	305	160	630	240
GD300-200G-4		385	380	200	630	95*2
GD300-220G-4		430	425	220	800	150*2
GD300-250G-4		485	480	250	800	95*4
GD300-280G-4		545	530	280	1000	95*4
GD300-315G-4		610	600	315	1200	95*4
GD300-350G-4		625	650	350	1280	95*4
GD300-400G-4		715	720	400	1380	150*4
GD300-500G-4		890	860	500	1720	150*4
GD300-022G-6	520~690V	35	27	22	63	10
GD300-030G-6		40	35	30	63	10
GD300-037G-6		47	45	37	100	16
GD300-045G-6		52	52	45	100	16
GD300-055G-6		65	62	55	125	25
GD300-075G-6		85	86	75	200	35
GD300-090G-6		95	98	90	200	35
GD300-110G-6		118	120	110	200	50
GD300-132G-6		145	150	132	250	70
GD300-160G-6		165	175	160	315	95
GD300-185G-6		190	200	185	315	95
GD300-200G-6		210	220	200	400	120
GD300-220G-6		230	240	220	400	185
GD300-250G-6		255	270	250	400	185
GD300-280G-6		286	300	280	630	240
GD300-315G-6		334	350	315	630	95*2
GD300-350G-6		360	380	350	630	95*2
GD300-400G-6		411	430	400	800	150*2
GD300-500G-6		518	540	500	1000	95*4
GD300-560G-6		578	600	560	1200	95*4
GD300-630G-6		655	680	630	1380	150*4

c/ Chọn công suất điện trở xả cho biến tần.

Công suất (KW)	Điện Áp (V)	Bộ điều khiển thắng	Điện trở xả tại 100% momen thắng (Ω)	Công suất tiêu hao (KW)	Công suất tiêu hao (KW)	Công suất tiêu hao (KW)	Điện trở xả (Ω)
Công suất (KW)	Điện Áp (V)	Bộ điều khiển thắng	Điện trở xả tại 100% momen thắng (Ω)	Thắng 10%	Thắng 50%	Thắng 80%	Điện trở xả (Ω)
GD300-1R5G-4	380~440V	Tích hợp	326	0.23	1.1	1.8	170
GD300-2R2G-4			222	0.33	1.7	2.6	130
GD300-004G-4			122	0.6	3	4.8	80
GD300-5R5G-4			89	0.75	4.1	6.6	60
GD300-7R5G-4			65	1.1	5.6	9	47
GD300-011G-4			44	1.7	8.3	13.2	31
GD300-015G-4			32	2	11	18	23
GD300-018G-4			27	3	14	22	19
GD300-022G-4			22	3	17	26	17
GD300-030G-4			16	5	23	36	17
GD300-037G-4		DBU100H-060-4	13	6	28	44	11.7
GD300-045G-4			10	7	34	54	6.4
GD300-055G-4			8	8	41	66
GD300-075G-4			6.5	11	56	90
GD300-090G-4		DBU100H-110-4	5.4	14	68	108	4.4
GD300-011G-4		DBU100H-110-4	4.5	17	83	132	4.4
GD300-132G-4		DBU100H-220-4	3.7	20	99	158	3.2
GD300-160G-4		DBU100H-320-4	3.1	24	120	192	2.2
GD300-200G-4		DBU100H-320-4	2.5	30	150	240	2.2
GD300-220G-4		DBU100H-400-4	2.2	33	165	264	1.8
GD300-250G-4		DBU100H-400-4	2.0	38	188	300	1.8
GD300-280G-4		02 Bộ DBU100H-060-4	3.6*2	21*2	105*2	168*2	2.2*2
GD300-315G-4			3.2*2	24*2	118*2	189*2
GD300-350G-4			2.8*2	27*2	132*2	210*2
GD300-400G-4			2.4*2	30*2	150*2	240*2
GD300-500G-4		02 Bộ DBU100H-060-4	2*2	38*2	186*2	300*2	1.8*2
GD300-022G-6	520~690V	DBU100H-110-6	55	4	17	27	10.0
GD300-030G-6			40.3	5	23	36
GD300-037G-6			32.7	6	28	44
GD300-045G-6			26.9	7	34	54
GD300-055G-6			22	8	41	66
GD300-075G-6			16.1	11	56	90
GD300-090G-6			13.4	14	68	108
GD300-110G-6			11	17	83	132
GD300-132G-6		DBU100H-160-6	9.2	20	99	158	6.9
GD300-160G-6		DBU100H-160-6	7.6	24	120	192	6.9
GD300-185G-6		DBU100H-220-6	6.5	28	139	222	5.0
GD300-200G-6			6.1	30	150	240
GD300-220G-6			5.5	33	165	264
GD300-250G-6		DBU100H-320-6	4.8	38	188	300	3.4
GD300-280G-6			4.3	42	210	336
GD300-315G-6			3.8	47	236	387
GD300-350G-6			3.5	53	263	420
GD300-400G-6		DBU100H-400-6	3.0	60	300	480	2.8
GD300-500G-6		2 bộ DBU100H-320-6	4.8*2	38*2	188*2	300*2	3.4*2
GD300-560G-6			4.3*2	42*2	210*2	336*2
GD300-630G-6			3.8*2	47*2	236*2	378*2
